磷酸三聚氰胺|20208-95-1

磷酸三聚氰胺的CAS号为20208-95-1，在水中的属于低溶解性阻燃剂，其溶解度小于0.15g/100ml水，1%分解温度可达到250℃，具有无卤，磷氮协同，阻燃范围广泛等特点。分子式化学式与三聚氰胺聚磷酸盐完全不同，是两种不同的有机无卤阻燃剂。磷酸三聚氰胺的PH值在2-6范围内，偏酸性，所以一般不能与氢氧化镁等碱性无机阻燃剂混合使用。

一，基本信息

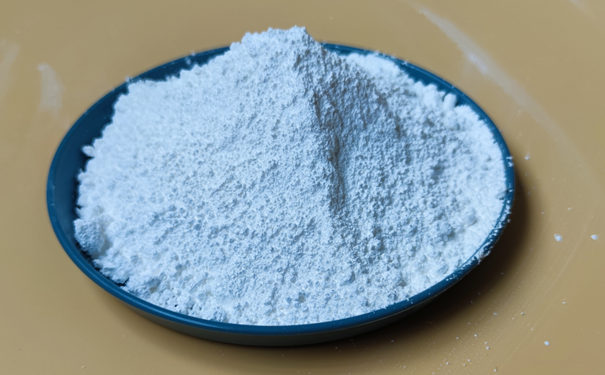

外观：白色粉末

化学式：C3H9N6O4P

CAS NO.：20208-95-1

分子量224.12

EINECS号：243-601-5

出口退税率：13%

密度：1.7g/cm3

外观：白色粉末

二，主要应用

1，磷酸三聚氰胺的磷含量为12%，氮含量为36%，能充分发挥磷氮协同阻燃效果，起到气相阻燃和凝聚阻燃的作用，并且能和其他阻燃剂一起，在聚合物燃烧的过程中产生大量的炭层，起到隔绝氧气，热量传播辐射，其分解产物都是无卤残留物，对环境友好。

2，可用于多种塑料，树脂的无卤阻燃，包含聚丙烯PP，聚氨酯PU，聚苯乙烯PS，聚碳酸酯PC，聚乙烯PE，热塑性弹性体，EVA，环氧树脂EP，涂料，橡胶等材料的无卤阻燃。

三，技术指标

氮≥36%

磷≥12%

PH值：2-6

挥发物≤0.5%

粒径D50≤8μm；D98≤100μm

水中溶解度≤0.15 g/100ml 水

四，生产制备工艺

主要原料为磷酸，三聚氰胺和改性助剂

第 一步：往反应釜中加入水、H3PO4和改性助剂，加热升温至20～70℃，不要用自来水，地下水，可用去离子水，避免杂质对反应合成的干扰。同时也避免残留的杂质对阻燃效果的影响。

第二步：加入三聚氰胺加热升温至90～100℃，反应2～5小时。此反应温度对磷酸三聚氰胺的受率，产品晶体形态，热稳定性，外观等有较大影响。具体合适的温度需要根据原料品质，设备状况等合理设置。

第三步：将第二步反应得到的产物冷却、过滤、干燥处理；过滤网的网孔需要根据磷酸三聚氰胺晶体形态合理选择，不能过大或过小。干燥过程的温度设置不能太高，否则影响产品流动性。

第四步：将上述粗品处理后的产物在300～450℃下聚合反应10～120分钟。反应时间的选择需要结合自身设备，改性助剂的类型，原料纯度等情况酌情设置，生产工艺工程师的经验对产品质量有较大影响。

五，储运及包装

包装：25KG/袋；小心搬运，保持密封和干燥

磷酸三聚氰胺(CAS:20208-95-1)和MCA,MPP阻燃剂在性能，阻燃效率，分解温度，水溶性等指标方面具有较大的差异，该品一般属于阻燃剂的中间体，也能单独阻燃。磷酸三聚氰胺阻燃剂可以与次磷酸铝，氢氧化铝，三嗪成炭剂，硅灰石，滑石粉等复配，其配方根据材料的阻燃要求不同而有较大差异。

产品技术销售联系人: 刘经理13358057724(微信同号)
